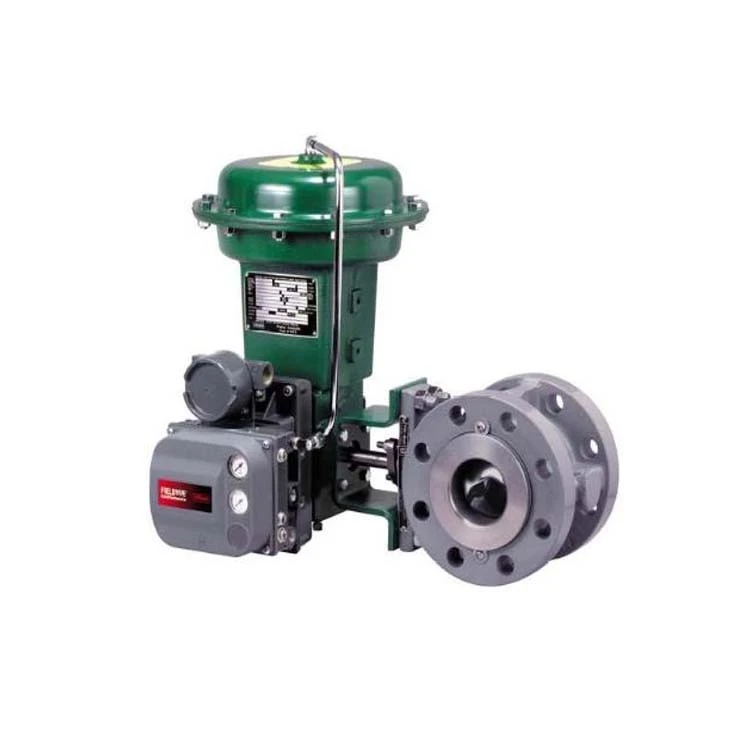

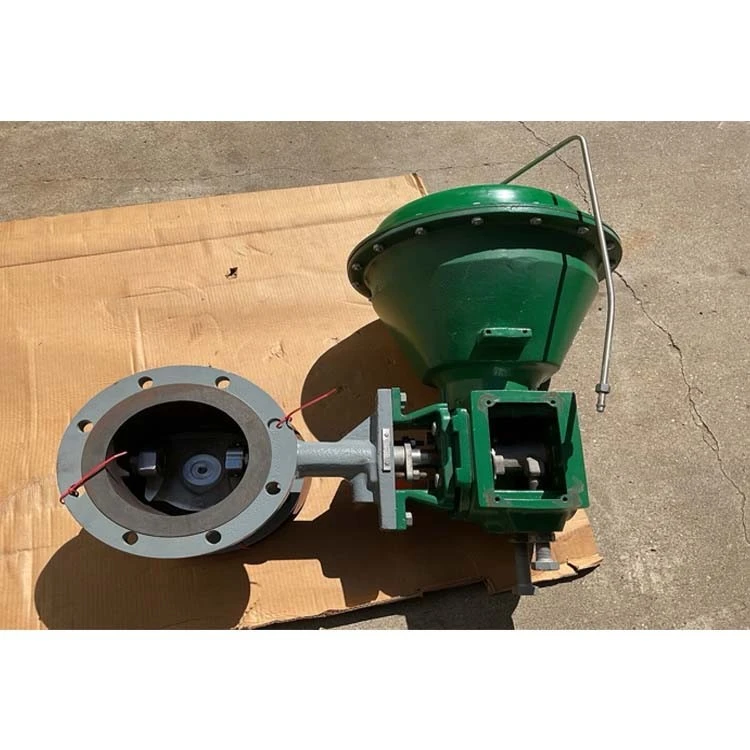

फिशर CV500 एक्सेंट्रिक प्लग वाल्व
उत्पाद परिचय
फिशर CV500 एक्सेंट्रिक प्लग वाल्व एक उच्च प्रदर्शन वाला विलक्षण रोटरी नियंत्रण वाल्व है जो मध्यम और उच्च दबाव की स्थिति में प्रवाह विनियमन और शटऑफ़ नियंत्रण के लिए उपयुक्त है, और पेट्रोकेमिकल, बिजली और जल उपचार जैसी औद्योगिक प्रणालियों के लिए उपयुक्त है।
विस्तृत पैरामीटर
|
उपलब्ध कॉन्फ़िगरेशन |
रिवर्सिबल (1) मेटल सीट रिंग और स्प्लिंड शाफ्ट के साथ फ़्लैंग्ड वाल्व बॉडी असेंबली |
|
वाल्व बॉडी का आकार |
एनपीएस 3, 4, 6, 8, 10, 12; डीएन 80, 100, 150, 200, 250, 300 में भी उपलब्ध है |
|
अंत कनेक्शन शैली |
उभरे हुए {{0}चेहरे या रिंग के {{1}प्रकार के संयुक्त फ्लैंज (एएसएमई बी16.5 के अनुसार); EN PN10 से PN100 फ्लैंज वाली वाल्व बॉडी भी पेश की जाती हैं |
|
अधिकतम इनलेट दबाव(2) |
लागू एएसएमई या एन फ्लैंज रेटिंग के अनुरूप |
|
शटऑफ़ वर्गीकरण |
कक्षा IV प्रति एएनएसआई/एफसीआई 70-2 और आईईसी 60534-4 (पूर्ण यात्रा पर वाल्व क्षमता का 0.01%), दोनों प्रवाह दिशाओं के लिए मान्य |
|
प्रवाह विशेषता |
संशोधित समान प्रतिशत |
|
प्रवाह की दिशा |
आगे की ओर (सामान्य) प्रवाह V-नोकदार गेंद के उत्तल पक्ष में होता है; दोनों ओर से द्विदिशीय प्रवाह की अनुमति है |
|
प्रवाह गुणांक अनुपात(3) |
200:1 (अधिकतम से न्यूनतम प्रयोग योग्य प्रवाह गुणांक का अनुपात, जिसे रेंजेबिलिटी भी कहा जाता है) |
|
एक्चुएटर माउंटिंग |
दाएँ{{0}हाथ या बाएँ-हाथ (वाल्व के अपस्ट्रीम साइड से देखा गया)। माउंटिंग स्थिति परिचालन स्थितियों के लिए आवश्यक खुले वाल्व की स्थिति और प्रवाह दिशा पर निर्भर करती है; विवरण के लिए इंस्टालेशन अनुभाग देखें। |
|
वाल्व वी-नॉच बॉल रोटेशन |
बंद करने के लिए 90-डिग्री वामावर्त घुमाव (जब वाल्व बॉडी के एक्चुएटर पक्ष से देखा जाता है) |
|
वाल्व बॉडी/एक्चुएटर एक्शन |
एक डायाफ्राम या पिस्टन रोटरी एक्चुएटर के साथ, फ़ील्ड को {{0}पुश करने के बीच में उलटा किया जा सकता है। |
|
विकल्प |
सीलबंद बियरिंग निर्माण, शुद्ध बियरिंग |
मुख्य लाभ
विलक्षण संरचना:सनकी रोटेशन डिज़ाइन वाल्व कोर और सीट के बीच घर्षण को कम करता है, जिससे घिसाव कम होता है।
विश्वसनीय सीलिंग:श्रेणी IV सीलिंग मानकों को पूरा करता है, रेटेड प्रवाह के 0.01% से कम या उसके बराबर रिसाव के साथ।
सटीक समायोजन:200:1 का उच्च समायोजन अनुपात, बेहतर समान प्रतिशत प्रवाह विशेषताओं के साथ मिलकर, उतार-चढ़ाव को कम करते हुए एक विस्तृत श्रृंखला में सटीक समायोजन सक्षम बनाता है।
द्विदिशीय प्रवाह:द्विदिशीय प्रवाह का समर्थन करता है, विभिन्न पाइपिंग डिज़ाइनों को अपनाता है और साइट पर स्थापना सीमाओं को कम करता है।
अनुप्रयोग
पेट्रोकेमिकल उद्योग:रिसाव के जोखिम को कम करने के लिए उच्च {{0}तापमान और उच्च {{1}दबाव वाले मीडिया को विनियमित करने के लिए उपयोग किया जाता है।
इलेक्ट्रिक पावर स्टीम सिस्टम:भाप प्रवाह को स्थिर करता है और परिचालन दक्षता में सुधार करता है।
जल उपचार प्रणालियाँ:पानी और अपशिष्ट जल अनुप्रयोगों को प्रसारित करने, स्थिर प्रवाह सुनिश्चित करने के लिए उपयुक्त।
धातुकर्म और खनन:अत्यधिक अपघर्षक मीडिया पर लागू, प्रतिस्थापन आवृत्ति को कम करता है।
गुणवत्ता नियंत्रण
विश्वसनीय सामग्री:एएसटीएम/ईएन मानकों के अनुरूप सामग्रियों का उपयोग करता है; सामग्री रिपोर्ट उपलब्ध हैं.
सटीक विनिर्माण:सीएनसी परिशुद्धता मशीनिंग सटीक सीलिंग सुनिश्चित करती है।
कठोर परीक्षण:वायुरोधीता, दबाव प्रतिरोध, प्रवाह दर और जीवनकाल को कवर करने वाला व्यापक परीक्षण।
100% फ़ैक्टरी निरीक्षण:पूर्ण मशीन निरीक्षण; फ़ैक्टरी परीक्षण रिपोर्ट डिलीवरी पर उपलब्ध हैं।
